Комплектна трансформаторна підстанція
стовпового типу КТПС потужністю 25-250 кВА,
являє собою одно трансформаторну
підстанцію тупикового типу зовнішнього
встановлення та призначення для
приймання електроенергії трьохфазного
змінного струму частотою 50 Гц, напругою 6-10
кВ, перетворенням її в електроенергію
напругою 0,4 кВ, яка призначенна для
електропостачання
сільськогосподарських, промислових та
інших об’єктів в районах з помірним
кліматом.

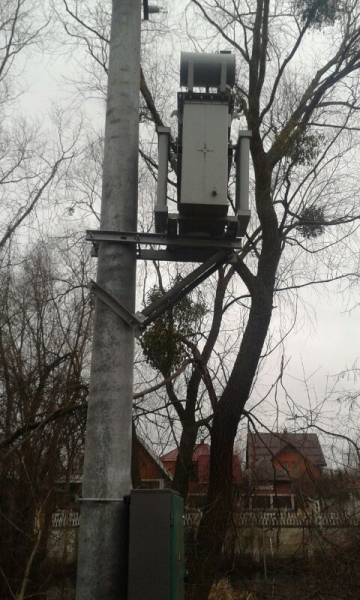

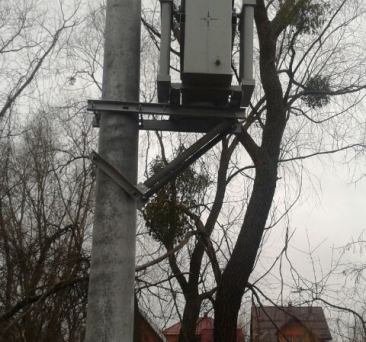

КТПС збираються на залізобетонній
опорі типу СВ – 105 (СВ - 110) в стовповому
трансформаторну підстанцію. Найбільше
навантаження несе кронштейн
трансформатора, тому він виготовляється з
великим запасом міцності з фасованого
металопрокату: швелер №8, кутник 63.

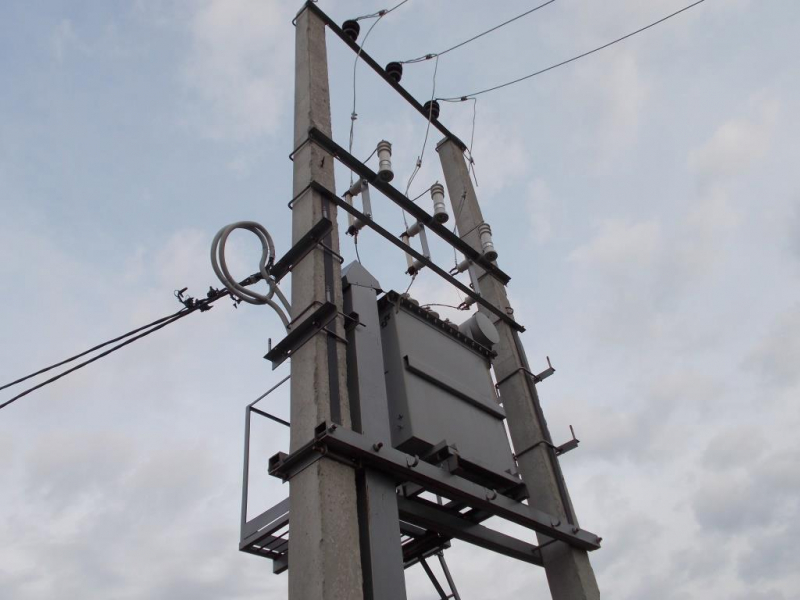

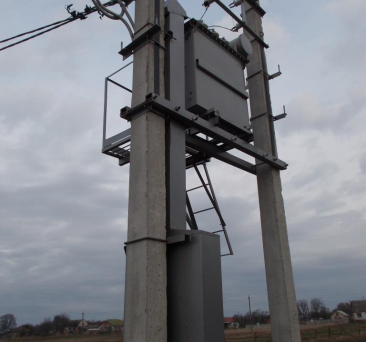

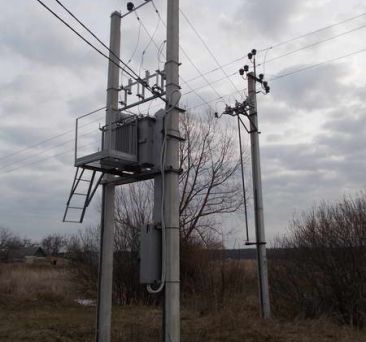

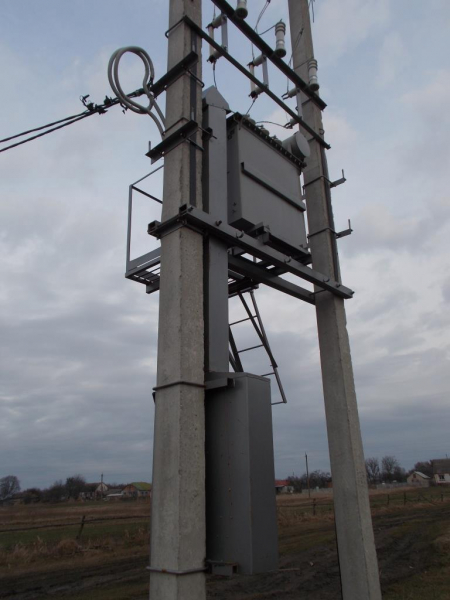

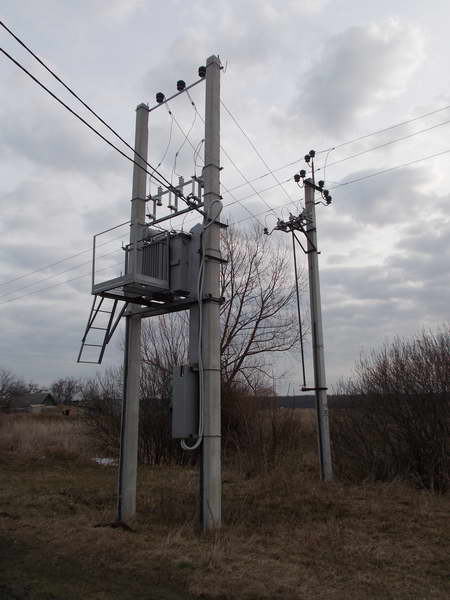

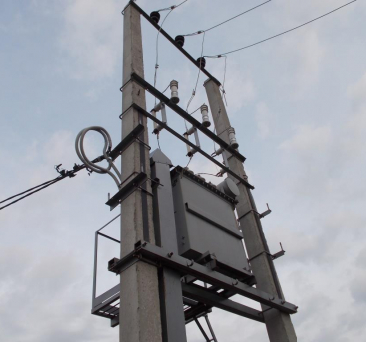

Двох стовпові КТП2С збираються на двох
опорах типу СВ – 105, СВ – 110.
Підстанції сертифіковані для
використання трансформаторів потужністю
до 250 кВА включно. На вводі ВН кріпиться
кронштейн для встановлення розрядників
РВО 6 – 10 кВ або обмежувачів перенапруг
типу ОПН.
